☆应用范围：
航天工业、真空冶金及真空炉制造、真空镀膜、真空检测、冷冻干燥及空调、材料研究、半导体、气体分析、显像管制造、电光源制造、化工等行业中各类气体、液体等正、负压力管道系统。
☆工作原理：
GV136系列气动高真空挡板阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动阀板上下运动，使阀门开启或关闭，在真空系统中用来接通或切断气流，广泛的适用各类真空气体管道系统。
☆结构特点：
密封结构设计独特，漏率可达到1.0×10^-6Pa·L/s；
开关扭矩小，配置气动执行器小，工作稳定、可靠；
结构紧凑，密封可靠，寿命长，提升高，通导大，使用经济
☆技术参数：
工作介质：空气、惰性气体、腐蚀性气体；
漏   率： ≤1.0×10^-6Pa·L/s；
压力范围：1.0×10^-6Pa～1.6×10⁶pa；
工作温度：-50℃～+150℃；
阀体材质：SS304；阀板材质：SS304；
密封：VITON、波纹管轴封
☆连接方式：
活套法兰、快卸法兰、ISO2852卫生级法兰。
☆电气参数：
电源电压：AC220V、DC24V
气缸压力：单作用（5-7bar）；双作用(4-7bar)
开关信号：实现反馈远程开关信号
电气连接：接线盒式、电缆引线式
防爆等级：ExmI/IIT4
防护等级：IP67/IP65

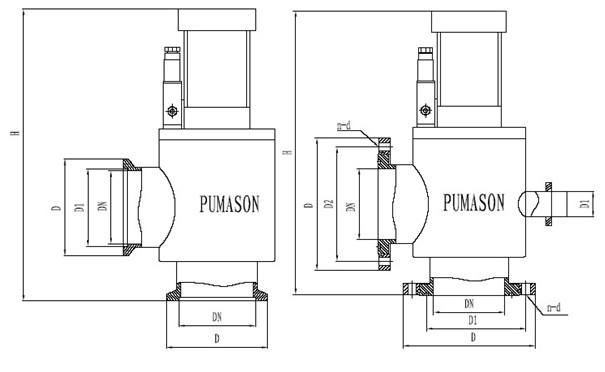

☆外形结构：

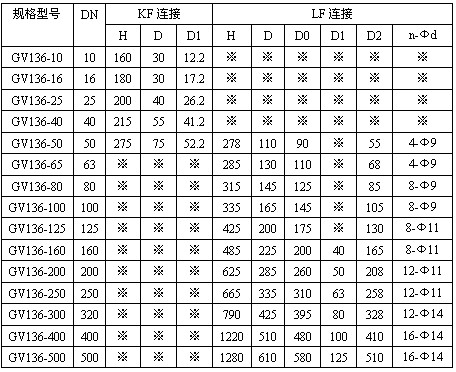

☆外形参数(mm):
