    产品中心  真空阀

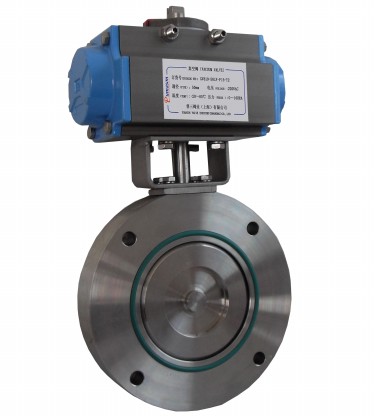

GV616系列气动高真空压力蝶阀


应用范围:
  航天工业、真空冶金及真空炉制造、真空镀膜、真空检测、冷冻干燥及空调、材料研究、半导体、气体分析、显像管制造、电光源制造、化工等行业中各类气体、液体等正、负压力管道系统。
工作原理:
  GV616系列气动高真空压力蝶阀是通过电磁换向阀改变气路方向,控制执行气缸来驱动阀板左右旋转90°运动,使阀门开启或关闭,在高真空系统中用来接通或切断气流。
结构特点:
密封结构设计独特,漏率可达到<1.0×10-6Pa·L/s,改变了普通蝶阀不能满足高真空的现状;
开关扭矩小,配置电动执行器小,工作稳定、可靠;
结构紧凑,重量轻,外形简洁、美观;
该阀既能适用高真空,又能适用一定的正压力下使用;
技术参数:
工作介质:空气、惰性气体、腐蚀性气体;
漏   率: ≤1.0×10-6Pa·L/s;
压力范围:1.0×10-6Pa~1.6×106pa;
工作温度:-50℃~+150℃;
阀体材质:SS304、SS316L;
阀板材质:SS304、SS316L;
密   封:FKM、NBR、VITON、EPDM
连接方式:法兰
安装位置:任意;
电气参数:
电源电压:AC220V、DC24V
气缸及压力:单作用(5-7bar);双作用(4-7bar)
回讯器(限位开关):实现反馈远程开关信号
电气连接:接线盒式、电缆引线式
防护等级:IP67/IP65
防爆等级:ExmI/IIT4

电气参数:
