    产品中心  空调阀

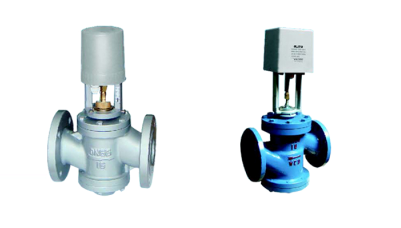

AVD系列动态平衡电动调节阀



应用说明:

PUMASON公司提供的AVD系列动态平衡电动调节阀是集成动态平衡与电动调节于一体化的新一代自控阀门。主要用于调节冷、热水流量,广泛用于中央空调、采暖、水处理、工业行业等系统的流体控制。

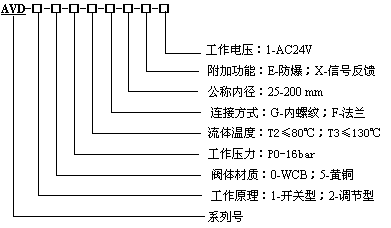

订货号说明:

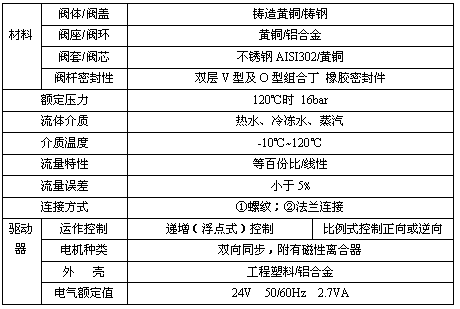

技术参数:

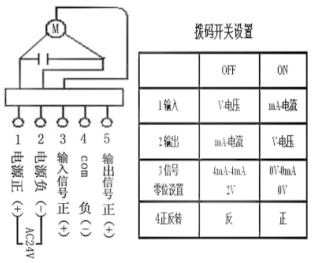

执行器接线图:

流量特性及开度曲线:

如下图所示,在系统负荷波动交大的流量系统中,当系统压力变化时,动态平衡电动调节阀两端的压差(P1-P3)也随之变化:

1. 当进口压力P1升高时,(P1-P2)增大,这时电动调节阀芯向上运动,使P1P2之间开

度减小,阀芯压力P2降低;当进口压力P1降低时,(P1-P2)减小,这时电动调节阀芯向下运动,使P1P2之间开度增大,阀芯压力P2升高。因此无论系统压力怎样变化,通过电动阀阀芯的调节作用,P2P3之间的压差始终保持不变。因此只这种电动阀的抗干扰能力强,具有动态平衡功能。

2.当电动执行器接受控制信号使阀芯运动时,P2P3之间的开度也随之变化。由于不管系统压差(P1-P3)如何变化,P2P3之间的压差(P2-P3)始终不变,因此对应于任意开度位置,其输送的水流量都是一定的,并且电动调节阀实际的流量特性曲线与其集成阀的流量特性曲线是一致的,没有偏差,因此这种动态平衡电动调节阀比传统的电动调节阀具有更好的调节特性。



   动态平衡电动调节阀流量特性曲线    动态平衡电动调节阀流量(开度)-压差曲线

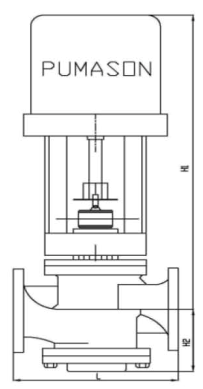

外形图:

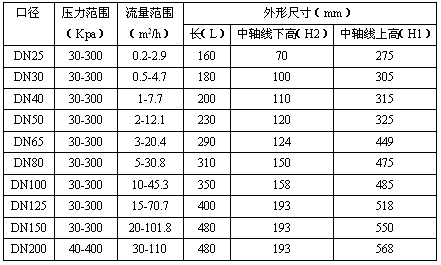

技术参数:

安装指导:

1、水流方向必须同阀体上的安安指示方向相同,使阀芯可以挡住水流。
2、安装位置与垂直平面夹角不可超过 85
3、当阀門安装在垂直管道上时,马达罩必须防止滴水进入。
